Estos elementos de protección derivan a tierra las sobretensiones producidas por fenómenos atmosféricos (como rayos), protegiendo de esta forma tanto los paneles solares como el inversor ante un riesgo que podría dañar los equipos. El supresor de tensión debe seleccionarse de forma que la tensión máxima prevista en el sistema sea inferior a su tensión de trabajo. Pueden proteger las descargas entre positivo y tierra, negativo y tierra o entre positivo y negativo.

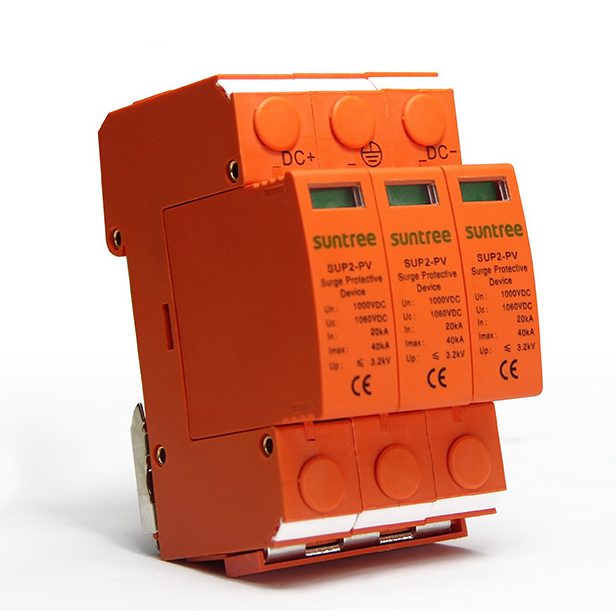

El dispositivo de protección contra sobretensiones (SPD) fotovoltaico de tres módulos Cooper suntree (con dispositivo de conmutación de CC de tres pasos) cuenta con indicación visual y señalización de contacto remoto opcional (contacto de conmutación flotante) para su uso en sistemas fotovoltaicos. Estos dispositivos de protección contra sobretensiones completos son adecuados para todos los sistemas fotovoltaicos de acuerdo con IEC 60364-7-712. Incluye una garantía limitada de cinco años.
Estas soluciones precableadas constan de una base y módulos de bloqueo que cuentan con un dispositivo combinado de desconexión y cortocircuito (derivación) con aislamiento eléctrico seguro para evitar daños por incendio debido a arcos de CC. Un fusible de CC integrado permite el reemplazo seguro del módulo sin formación de arco. En caso de fallas de aislamiento en el circuito del generador, un circuito `l confiable y probado y resistente a fallas evita daños a los dispositivos de protección contra sobretensiones.
Las banderas del indicador visual verde y rojo muestran el estado de protección del módulo (verde = bueno, rojo = reemplazar). Además de esta indicación visual, la opción de señalización remota cuenta con un contacto de conmutación flotante de tres terminales que se puede utilizar como contacto de cierre o interrupción según el diseño particular del sistema de monitorización empleado.
| Protector de sobretensión serie SUP2H-PV | SUP2H1-PV | SUP2H1-PV | SUP2-PV | |
| UCPV (VDC) | 1000 V | 1200V | 1500 V | |
| Corriente máxima de descarga del sistema (8/20 μs) Imax | 40KA | 40KA | 40KA | |
| Nivel de protección de voltaje (arriba) | ≤4.0KV | ≤4.5KV | ≤4.5KV | |
| Nivel de protección de voltaje a 5kA (arriba) | ≤3.6KV | ≤4.0KV | ≤5.0KV | |
| Capacidad de ruptura de fusibles integrada / clasificación de interrupción | 40KA / 1000vdc | 40KA / 1200vdc | 40KA / 1500vdc | |
| tecnología | Protección contra sobrecorriente de interrupción de cortocircuito (SCI) | |||
| Rango de temperatura de funcionamiento （TU） | -40 ℃ a + 80 ℃ | |||
| Corriente nominal de descarga (8/20 μs) {（DC + / DC -） ＞ PE} （In） | 20KA | |||
| Tiempo de respuesta (A) | ＜ 25ns | |||
| Indicación de estado operativo / falla | Verde (bueno) / ROJO (repiace) | |||
| Clasificación del conductor y área de sección transversal | Mínimo | 60/75 ℃ 1.5mm2 / 14AWG sólido / flexible | ||
| Máximo | 60/75 ℃ 35mm2 / 2AWG trenzado / 25mm2 / 4AWG flexible | |||
| Montaje | Rall DIN de 35 mm según EN 60715 | |||
| Material de la caja | Termopiastico UL 90VO | |||
| Grado de protección | IP20 | |||
| Capacidad | 3 módulos, DIN 43880 | |||
| Información sobre estándares | IEC 61643-31 Tipo2, IEC 61643-1 ClaseⅡ | |||
| Tipo de señalización de contacto remoto | Contacto inversor |
| Capacidad de conmutación de CA (voltios / amperios) | 250 V / 0,1 A |
| Capacidad de conmutación de CC (voltios / amperios) | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Calificaciones de conductor y área de sección transversal para terminales de señal de contacto remoto |
60/75 ℃ máx., 1,5 mm2 / 14 AWG sólido / flexible |
| Ordenando | Ordene desde los números de catálogo arriba |
No se aplica a 1200 V CC 1. Utilice
un aislante eléctrico adecuado para mantener una distancia de seguridad mínima de 10 mm del PV-SPD y otras partes conectadas a tierra en la carcasa.
2. No hay cubiertas de metal en el área de liberación del módulo como se muestra.
Conductor y barras colectoras para uso en sistemas fotovoltaicos
IEC 60364-7-712 (DIN VDE 0100 parte 712)
