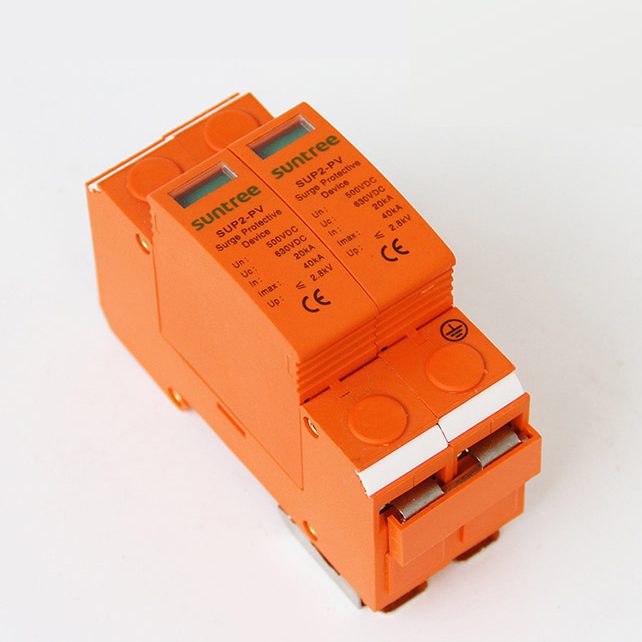

Dc Surge Protect Device Dc 500v 2p

$16.660 IVA Incl.

Sin existencias

Estos elementos de protección derivan a tierra las sobretensiones producidas por fenómenos atmosféricos (como rayos), protegiendo de esta forma tanto los paneles solares como el inversor ante un riesgo que podría dañar los equipos. El supresor de tensión debe seleccionarse de forma que la tensión máxima prevista en el sistema sea inferior a su tensión de trabajo. Pueden proteger las descargas entre positivo y tierra, negativo y tierra o entre positivo y negativo.

SKU SUP2H-PV Categoría Tag

Dc Surge Protect Device Dc 500v 2p

Descripción

  • Nombre de la marca: Suntree /
  • Número de modelo: SSPD
  • color rojo
  • tipo: SUP2H-PV
  • Tipo de electricidad: DC
  • Certificado: IEC, ROHS, ISO, CE
  • Vida mecánica: 10 años
  • Instalación: al aire libre
  • voltaje de trabajo máximo: 250AC / 30VDC
  • Dispositivo de protección contra sobretensiones SSPD, protege contra sobretensiones de rayos en el sistema solar (sistema de suministro de energía fotovoltaica) .Estas unidades deben instalarse en paralelo en las redes de CC para estar protegidas y proporcionar protección de modos comunes y diferentes. Se recomienda su ubicación instalada en ambos extremos de la línea de alimentación de CC (lado del panel solar y lado del inversor / convertidor), especialmente si el enrutamiento de la línea es externo y largo.MOV de alta energía equipados con seccionadores térmicos específicos e indicadores de falla relacionados.

    Especificaciones

    Protector de sobretensión serie SUP2H-PVSUP2H-PV
    PV DC específico (LEC66143-1 / EN61643-31)2P2P2P
    Polo
    Parámetro eléctrico
    Prueba clasificada
    UCPV (VDC)500600800
    En (8/20) nosotros (kA)202020
    Imáx (8/20) nosotros (kA)404040
    Arriba (kv)2.82.83
    Indicación y control remoto
    Ventana de indicación
    Módulo enchufable
    Control de señal remoto
    Control de señal remototensión máxima de trabajo (V)250 CA / 30 V CC250 CA / 30 V CC250 CA / 30 V CC
    corriente máxima de trabajo (A) 1A (250V / AC)1A (250V / AC)1A (250V / AC)1A (250V / AC)
    1A (30VDC)1A (30V / AC)1A (30V / AC)1A (30V / AC)
    Cableado e instalación
    Capacidad de cableado (mm2)Alambre duro4 ~ 254 ~ 254 ~ 25
    Alambre flexible4 ~ 164 ~ 164 ~ 16
    Longitud de pelado (mm)101010
    Terminal screwaM5M5M5
    Tarque (Nm)Cirult principal3,53,53,5
    Contacto de señal de descanso0,250,250,25
    clase de protecciónTodo el perfilIP40IP40IP40
    Puerto de conexiónIP20IP20IP20
    Entorno de instalaciónSIN golpes y vibraciones obvias
    Altitud (m)≤2000≤2000≤2000
    Temperatura de trabajo-3 ~ + 70-3 ~ + 70-3 ~ + 70
    Humedad relativa30% ~ 90%30% ~ 90%30% ~ 90%
    Cómo instalarInstalado con rall de montaje de acero H35-7.5 / DIN35
    Tamaño (mm) (W * H * L)W363636
    H909090
    L707070
    Peso (kilogramo)0,240,240,24
