Descripción

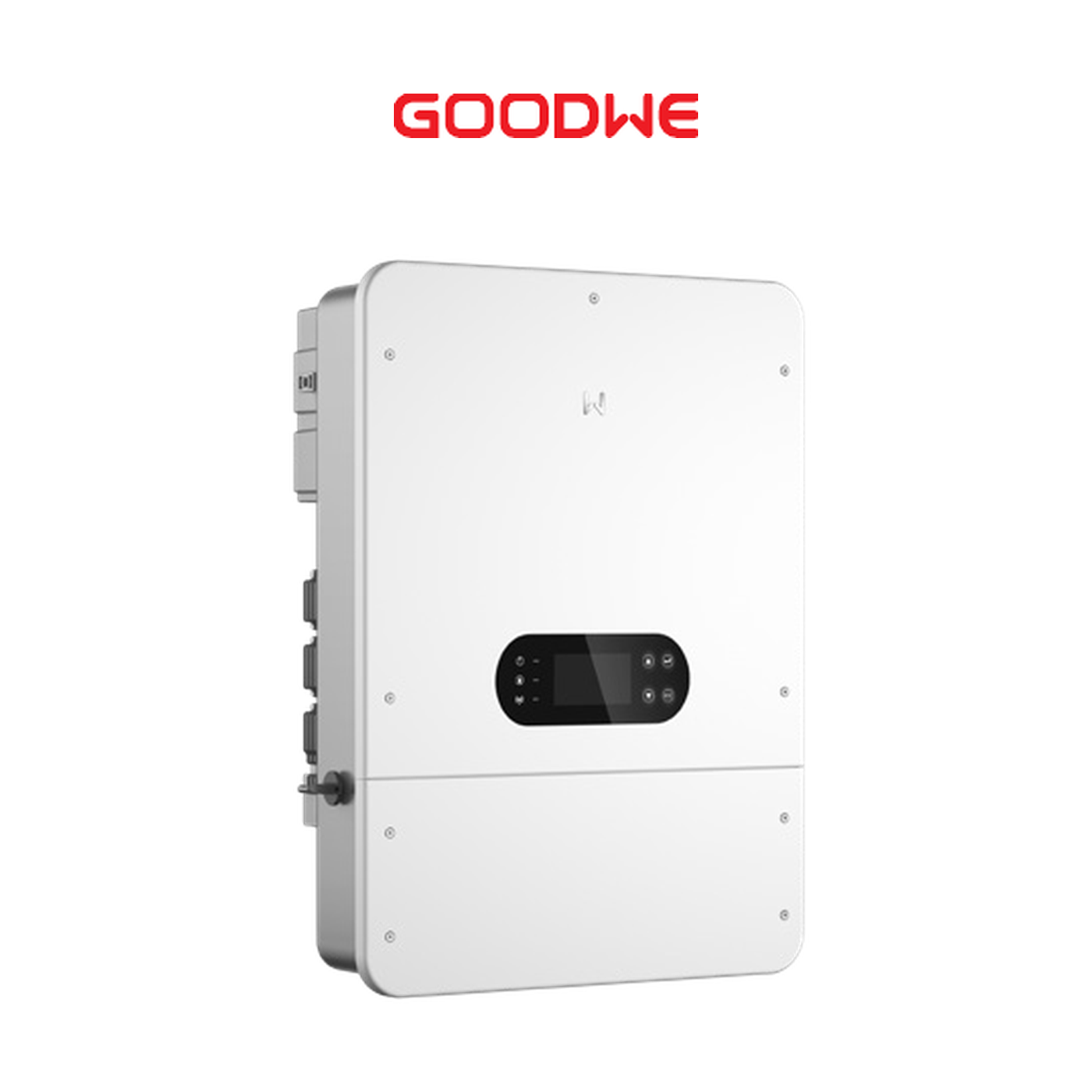

Inversor híbrido trifásico GoodWe 12kW ET-LV con AFCI
El GoodWe GW12K-ET-L-G10 es un inversor híbrido trifásico de 12 kW diseñado para proyectos residenciales, parcelas, comercios y pequeñas instalaciones industriales que requieren alta generación fotovoltaica, almacenamiento en baterías y energía de respaldo.
A diferencia de los inversores híbridos de alta tensión, trabaja con baterías de baja tensión de 48 V. Admite baterías LFP o LiFePO4 y plomo-ácido dentro de un rango de 40 a 60 V, con una corriente continua máxima de carga y descarga de 250 A.
En el lado fotovoltaico permite conectar hasta 24 kW de paneles solares, equivalente a un sobredimensionamiento DC de hasta 200%. Sus 3 MPPT independientes, cada uno con 20 A de corriente máxima, ofrecen flexibilidad para distribuir los paneles en tres orientaciones o áreas diferentes.
Esta unidad incorpora protección de arco eléctrico AFCI controlada por inteligencia artificial, diseñada para detectar condiciones asociadas a fallas de arco en los strings fotovoltaicos y ejecutar una acción de protección, ayudando a reducir el riesgo de incendio.
Respaldo trifásico y conmutación rápida
La salida de respaldo entrega una potencia aparente nominal de 12 kVA. Puede alcanzar 13,2 kVA y soportar un pico de 24 kVA durante 10 segundos, lo que facilita el arranque de motores y otras cargas con elevada demanda transitoria.
La serie ET-LV ofrece conmutación hacia respaldo en menos de 4 ms y admite salida trifásica desbalanceada de hasta 150%. La potencia efectiva, la autonomía y el nivel de desbalance permitido dependen de la batería, las cargas y la configuración del sistema.
Principales ventajas del GW12K-ET-L-G10
- Potencia trifásica nominal de 12 kW: adecuada para instalaciones residenciales y comerciales de alta demanda.
- Protección AFCI incorporada: detección inteligente de condiciones de arco eléctrico en el circuito fotovoltaico.
- Batería de baja tensión de 48 V: compatible con sistemas LFP o LiFePO4 y plomo-ácido.
- Carga y descarga de hasta 250 A: permite gestionar hasta 12 kW de carga y 13,2 kW de descarga.
- Hasta 24 kW en paneles solares: sobredimensionamiento fotovoltaico de hasta 200%.
- 3 MPPT independientes: mayor flexibilidad para diferentes orientaciones, inclinaciones o zonas de irradiación.
- 20 A por MPPT: compatible con módulos fotovoltaicos modernos de alta corriente.
- Respaldo nominal de 12 kVA: mantiene cargas trifásicas esenciales durante cortes de red.
- Pico de respaldo de 24 kVA: disponible durante 10 segundos.
- Salida desbalanceada de hasta 150%: mejora la adaptación a consumos desiguales entre fases.
- Compatibilidad con generador: entrada trifásica de hasta 20 kVA.
- Protecciones SPD Tipo II: protección contra sobretensiones integrada en los lados DC y AC.
- Protección IP66 y anticorrosión C4: diseño robusto para diferentes condiciones ambientales.
- Comunicaciones avanzadas: WiFi, LAN, Bluetooth, 4G, RS485 y CAN según configuración.
Datos de la batería
| Tipo de batería | LFP (LiFePO4) / plomo-ácido |
|---|---|
| Voltaje nominal | 48 V |
| Rango de voltaje | 40 a 60 V |
| Voltaje de arranque | 30 V |
| Número de entradas de batería | 1 |
| Corriente máxima continua de carga | 250 A |
| Corriente máxima continua de descarga | 250 A |
| Potencia máxima de carga | 12 kW |
| Potencia máxima de descarga | 13,2 kW |
| Comunicación con BMS | CAN |
La batería, el BMS, los conductores y las protecciones deben soportar las corrientes requeridas. La protección contra inversión de polaridad de batería no debe considerarse incorporada en esta publicación sin confirmación específica de la unidad.
Entrada fotovoltaica
| Potencia FV máxima | 24 kW |
|---|---|
| Voltaje máximo de entrada | 1.000 V DC |
| Rango de operación MPPT | 150 a 850 V DC |
| Voltaje de arranque | 180 V DC |
| Voltaje nominal de entrada | 620 V DC |
| Corriente máxima por MPPT | 20 A / 20 A / 20 A |
| Corriente de cortocircuito por MPPT | 26 A / 26 A / 26 A |
| Número de MPPT | 3 |
| Strings por MPPT | 1 / 1 / 1 |
Cuando la entrada supera 980 V, el inversor entra en espera y vuelve a operar cuando el voltaje desciende por debajo de 950 V. El rango MPPT a potencia nominal debe verificarse en el manual.
Salida AC conectada a red
| Potencia nominal | 12 kW |
|---|---|
| Potencia aparente nominal a red | 12 kVA |
| Potencia AC máxima para Chile | 12 kW / 12 kVA |
| Potencia aparente nominal desde la red | 12 kVA |
| Potencia aparente máxima desde la red | 48,3 kVA |
| Voltaje nominal | 400 / 380 V, 3L / N / PE |
| Rango de voltaje | 295 a 502 V |
| Frecuencia nominal | 50 / 60 Hz |
| Rango de frecuencia | 45 a 65 Hz |
| Corriente máxima hacia la red | 19,1 A a 230 V por fase / 20 A a 220 V por fase |
| Corriente máxima desde la red | 70 A |
| Corriente nominal | 18,2 A a 220 V por fase / 17,4 A a 230 V por fase |
| Factor de potencia | Aproximadamente 1; ajustable de 0,8 capacitivo a 0,8 inductivo |
| THDi | Menor a 3% |
La ficha internacional informa hasta 13,2 kW/kVA en determinados mercados. Para Brasil, Chile y Sri Lanka, la potencia máxima corresponde a la potencia nominal. En Chile, la potencia aparente máxima hacia la red es igual a la nominal: 12 kVA.
Salida AC de respaldo
| Potencia aparente nominal | 12 kVA |
|---|---|
| Potencia máxima | 13,2 kVA / 24 kVA durante 10 segundos |
| Potencia máxima con red | 48,3 kVA |
| Corriente máxima en bypass | 70 A |
| Voltaje nominal | 400 / 380 V, 3L / N / PE |
| Frecuencia nominal | 50 / 60 Hz |
| Tiempo de conmutación | Menor a 4 ms |
Entrada para generador
| Potencia aparente nominal | 20 kVA |
|---|---|
| Potencia aparente máxima | 20 kVA |
| Voltaje nominal | 400 / 380 V |
| Frecuencia nominal | 50 / 60 Hz |
| Rango de frecuencia | 45 a 55 Hz / 55 a 65 Hz |
| Corriente máxima | 30,3 A |
Eficiencia
| Eficiencia máxima | 97,8% |
|---|---|
| Eficiencia europea | 97,3% |
| Eficiencia máxima de batería a AC | 95,5% |
| Eficiencia MPPT | 99,9% |
| Autoconsumo nocturno | Menor a 15 W |
Protecciones incorporadas
- Protección de arco eléctrico AFCI incorporada y controlada por IA.
- Monitoreo de corriente de strings fotovoltaicos.
- Detección de resistencia de aislamiento fotovoltaico.
- Monitoreo de corriente residual.
- Protección contra polaridad inversa fotovoltaica.
- Protección anti-isla.
- Protección contra sobrecorriente AC.
- Protección contra cortocircuito AC.
- Protección contra sobretensión AC.
- Interruptor DC integrado.
- Protección contra sobretensiones DC Tipo II.
- Protección contra sobretensiones AC Tipo II.
- Apagado remoto integrado.
Funciones que deben confirmarse: el apagado rápido y la protección contra inversión de polaridad de batería aparecen como opciones o configuraciones dependientes del mercado.
Monitoreo y comunicaciones
El GoodWe ET-LV incorpora pantalla LCD y admite WiFi + LAN + Bluetooth, 4G, RS485 y CAN. La comunicación con el BMS se realiza mediante CAN. Es compatible con Modbus RTU por RS485, Modbus TCP/IP por Ethernet y SunSpec Modbus RTU.
Características generales
| Marca | GoodWe |
|---|---|
| Modelo | GW12K-ET-L-G10 |
| Serie | ET-LV |
| Tipo | Inversor híbrido trifásico de baja tensión |
| Topología | Sin aislamiento |
| Protección ambiental | IP66 |
| Clase anticorrosión | C4 |
| Temperatura de operación | -35 °C a +60 °C |
| Humedad relativa | 0 a 95% |
| Altitud máxima | 4.000 m |
| Refrigeración | Ventilación inteligente |
| Emisión de ruido | Menor a 45 dB |
| Montaje | Mural |
| Dimensiones | 551 × 756 × 258 mm |
| Peso | 45,3 kg |
Aplicaciones recomendadas
- Viviendas trifásicas de alto consumo.
- Parcelas con bomba, climatización u otras cargas trifásicas.
- Comercios, talleres y pequeñas instalaciones industriales.
- Autoconsumo solar con baterías de 48 V.
- Sistemas de respaldo trifásico con cargas desbalanceadas.
- Instalaciones con generador trifásico de apoyo.
- Proyectos con hasta tres orientaciones de paneles.
Preguntas frecuentes
¿Cuál es el modelo exacto?
Esta publicación corresponde al GoodWe GW12K-ET-L-G10 trifásico de 400/380 V. No corresponde al GW12K-ET-LL-G10 de 220 V trifásicos.
¿La protección AFCI viene incorporada?
Sí. La unidad publicada incorpora protección de arco eléctrico AFCI controlada por IA para mejorar la seguridad del circuito fotovoltaico.
¿Qué baterías utiliza?
Trabaja con una entrada de batería de 48 V y admite baterías LFP o LiFePO4 y plomo-ácido dentro del rango de 40 a 60 V. La compatibilidad, capacidad y corriente deben verificarse antes de instalar.
¿Cuántos paneles admite?
Admite hasta 24 kW de potencia fotovoltaica. La cantidad exacta depende de los parámetros eléctricos de los módulos y de la configuración de los tres strings independientes.
¿Funciona durante un corte de red?
Sí, con batería compatible y salida de respaldo correctamente instalada. Entrega 12 kVA nominales y puede alcanzar 24 kVA durante 10 segundos.
¿Admite cargas desbalanceadas?
Sí. La serie ET-LV admite salida trifásica desbalanceada de hasta 150%, lo que permite adaptarse mejor a consumos diferentes entre fases dentro de los límites del fabricante.
¿Puede conectarse a un generador?
Sí. Admite un generador trifásico de hasta 20 kVA. Su instalación requiere protecciones, cableado y configuración adecuados.
¿Cuál es la potencia máxima de inyección en Chile?
Para Chile, la ficha establece que la potencia máxima AC y la potencia aparente máxima hacia la red son iguales a los valores nominales: 12 kW y 12 kVA.
¿Puede instalarse en exteriores?
Cuenta con protección IP66 y clase anticorrosión C4. La instalación debe respetar las distancias, orientación, ventilación y condiciones ambientales indicadas por GoodWe.
Información importante de instalación
Este equipo es trifásico de 400/380 V y requiere una instalación compatible con 3L/N/PE. La batería puede alcanzar 250 A, por lo que conductores, terminales, barras, fusibles, interruptores y protecciones deben ser dimensionados por un profesional.
La autonomía depende de la energía útil de la batería y del consumo. El pico de 24 kVA está disponible durante 10 segundos y no representa potencia continua. Antes de publicar o instalar, confirme la batería compatible, los accesorios de comunicación incluidos y la configuración del AFCI.
`
