Descripción

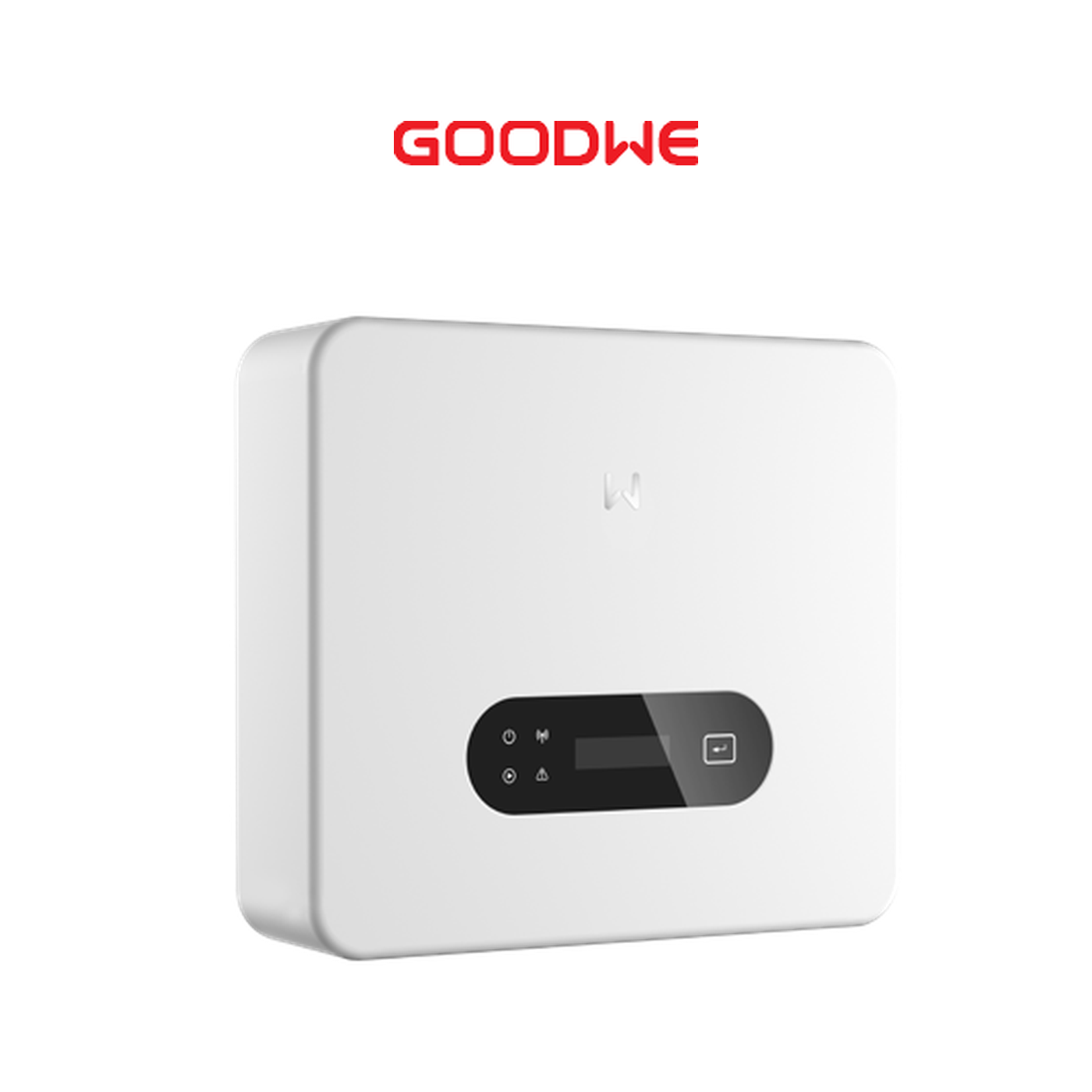

Inversor On Grid GoodWe 5kW DNS G4 monofásico con 2 MPPT
El inversor on grid GoodWe 5kW DNS G4, modelo GW5K-DNS-G40, convierte la energía continua generada por los paneles solares en energía alterna compatible con una red monofásica. Está orientado a proyectos fotovoltaicos residenciales y pequeños comercios que buscan alta eficiencia, flexibilidad de diseño y monitoreo inteligente.
Esta cuarta generación de la serie DNS incorpora dos seguidores MPPT independientes, una potencia nominal de salida de 5.000 W y capacidad para recibir hasta 10.000 W de potencia fotovoltaica. Su amplio rango MPPT de 40 a 560 V facilita el diseño de arreglos solares con diferentes orientaciones o condiciones de irradiación.
Con una eficiencia máxima de 98,1%, protección ambiental IP66 y refrigeración natural sin ventilador, el GoodWe DNS G4 ofrece un funcionamiento eficiente, silencioso y adecuado para instalaciones interiores o exteriores, respetando siempre las condiciones indicadas en el manual del fabricante.
Este inversor cuenta con Protección de Arco Eléctrico AFCI y está certificado en la SEC para Generación Distribuida, con lo cual puede ser presentado dentro del TE4 y, con ello, puedes inyectar los excedentes de generación a la red.
El smart meter se vende por separado.
Principales ventajas del GoodWe GW5K-DNS-G40
- Potencia nominal de 5 kW: adecuado para sistemas fotovoltaicos residenciales y pequeños proyectos comerciales monofásicos.
- 2 MPPT independientes: permite gestionar dos arreglos o grupos de paneles con distinta orientación o comportamiento solar.
- Hasta 10 kW de entrada fotovoltaica: admite un sobredimensionamiento DC de hasta 100%, sujeto al diseño eléctrico y a los límites de voltaje y corriente.
- Compatible con módulos de alta corriente: soporta hasta 20 A de entrada y 26 A de cortocircuito por MPPT.
- Eficiencia máxima de 98,1%: transforma la energía solar con pérdidas reducidas.
- Amplio rango MPPT: opera entre 40 y 560 V, con arranque desde 50 V.
- Protección IP66: carcasa resistente al polvo y a chorros potentes de agua.
- Funcionamiento silencioso: refrigeración por convección natural, sin ventilador, con una emisión de ruido de 25 dB.
- Diseño compacto y liviano: pesa 9,2 kg y mide 358 × 323 × 165 mm.
- Protecciones eléctricas integradas: incluye protección anti-isla, polaridad inversa DC, sobrecorriente y cortocircuito AC, entre otras.
- Protección contra sobretensiones Tipo II: integrada tanto en el lado DC como en el lado AC.
- Comunicaciones flexibles: compatible con RS485, WiFi, LAN, Bluetooth y 4G según la interfaz, configuración y accesorios instalados.
- Protocolos abiertos: compatible con Modbus y SunSpec para integración y supervisión.
Especificaciones de entrada fotovoltaica
| Potencia fotovoltaica máxima de entrada | 10.000 W |
|---|---|
| Voltaje máximo de entrada | 600 V DC |
| Rango de operación MPPT | 40 a 560 V DC |
| Voltaje de arranque | 50 V DC |
| Voltaje nominal de entrada | 360 V DC |
| Corriente máxima de entrada por MPPT | 20 A |
| Corriente máxima de cortocircuito por MPPT | 26 A |
| Número de MPPT | 2 |
| Número de strings por MPPT | 1 |
| Conector DC | MC4 para conductor de 4 a 6 mm² |
Cuando el voltaje de entrada se encuentra entre 560 y 600 V, el inversor entra en espera. Reanuda su operación cuando el voltaje vuelve al rango MPPT de 40 a 560 V. El rango MPPT disponible a potencia nominal debe comprobarse en el manual vigente.
Especificaciones de salida AC
| Potencia nominal de salida | 5.000 W |
|---|---|
| Potencia aparente nominal | 5.000 VA |
| Potencia activa AC máxima | 5.000 W |
| Potencia aparente AC máxima | 5.000 VA |
| Potencia nominal a 40 °C | 5.000 W |
| Voltaje nominal de salida | 220 / 230 / 240 V, L / N / PE |
| Rango de voltaje de salida | 196 a 311 V, según normativa local |
| Frecuencia nominal de red | 50 / 60 Hz |
| Rango de frecuencia de red | 45 a 55 Hz / 55 a 65 Hz |
| Corriente máxima de salida | 22,8 A |
| Factor de potencia | Aproximadamente 1; ajustable de 0,8 capacitivo a 0,8 inductivo |
| Distorsión armónica total máxima | Menor a 3% |
| Conector AC | Plug & Play, hasta 6 mm² |
Eficiencia
| Eficiencia máxima | 98,1% |
|---|---|
| Eficiencia europea | 97,4% |
| Consumo nocturno | Menor a 1 W |
Protecciones incorporadas
- Protección AFCI.
- Control de corriente de strings fotovoltaicos.
- Detección de resistencia de aislamiento fotovoltaico.
- Monitor de corriente residual.
- Protección contra polaridad inversa DC.
- Protección anti-isla.
- Protección contra sobrecorriente AC.
- Protección contra cortocircuito AC.
- Protección contra alto voltaje AC.
- Interruptor DC integrado; variante PV II opcional.
- Protección contra sobretensiones DC Tipo II.
- Protección contra sobretensiones AC Tipo II.
Funciones opcionales: protección AFCI, apagado rápido, apagado remoto y partida nocturna mediante energía AC. Estas funciones o dispositivos pueden requerir una versión específica o accesorios adquiridos por separado.
Monitoreo y comunicaciones
El inversor dispone de opciones de interfaz mediante LED y LCD, WiFi con aplicación o Bluetooth con aplicación. La plataforma admite comunicaciones RS485, WiFi, LAN, Bluetooth y 4G, además de los protocolos Modbus y SunSpec. La conexión disponible en la unidad suministrada puede variar según la configuración y los accesorios incluidos.
La serie DNS G4 también puede utilizarse en soluciones GoodWe para control de exportación. La medición, limitación de inyección y comunicación en paralelo pueden requerir medidores, dispositivos Ezlink u otros accesorios compatibles vendidos por separado.
Características generales
| Modelo | GW5K-DNS-G40 |
|---|---|
| Serie | DNS G4 |
| Tipo | Inversor solar on grid monofásico |
| Topología | Sin aislamiento |
| Grado de protección | IP66 |
| Temperatura de operación | -25 °C a +60 °C |
| Humedad relativa | 0 a 100% |
| Altitud máxima de operación | Menor a 4.000 m |
| Refrigeración | Convección natural, sin ventilador |
| Nivel de ruido | 25 dB |
| Dimensiones | 358 × 323 × 165 mm |
| Peso | 9,2 kg |
Aplicaciones recomendadas
- Sistemas solares residenciales conectados a red.
- Instalaciones de autoconsumo fotovoltaico.
- Proyectos monofásicos de generación distribuida.
- Viviendas con paneles distribuidos en dos orientaciones.
- Pequeños comercios y oficinas con suministro monofásico.
- Sistemas con monitoreo y control de exportación mediante accesorios compatibles.
Preguntas frecuentes
¿El GoodWe GW5K-DNS-G40 es un inversor híbrido?
No. Es un inversor on grid diseñado para operar conectado a la red eléctrica. No incorpora entrada para baterías ni entrega respaldo durante un corte de red. Para almacenamiento o respaldo se requiere un inversor híbrido y los componentes correspondientes.
¿Cuántos paneles solares admite?
Admite hasta 10.000 W de potencia fotovoltaica de entrada. La cantidad exacta de paneles depende de su potencia, Voc, Vmp, Isc, coeficientes de temperatura y configuración de strings. El arreglo debe respetar el máximo de 600 V, el rango MPPT y los límites de corriente del inversor.
¿Qué ventaja ofrecen sus 2 MPPT?
Los dos MPPT permiten controlar de forma independiente dos strings. Esto resulta útil cuando los paneles están instalados en dos orientaciones o presentan condiciones de irradiación diferentes.
¿Puede instalarse en exteriores?
Su protección IP66 lo hace apto para instalaciones exteriores bajo las condiciones definidas por GoodWe. Debe instalarse respetando las distancias, orientación, ventilación y protección indicadas en el manual.
¿Es compatible con paneles solares de alta potencia?
Sí. La serie DNS G4 fue diseñada para módulos modernos de 182 y 210 mm y admite hasta 20 A de corriente de entrada por MPPT. La compatibilidad final debe comprobarse con los parámetros eléctricos del módulo y del string completo.
¿Funciona si se corta la energía eléctrica?
No. Como medida de seguridad, la protección anti-isla desconecta el inversor cuando la red falla. Este modelo no proporciona energía de respaldo durante un corte.
¿Permite limitar la inyección de excedentes?
La plataforma GoodWe permite implementar control de exportación mediante equipos de medición y comunicación compatibles. Los medidores, Ezlink u otros accesorios necesarios pueden venderse por separado y deben configurarse durante la instalación.
¿Incluye WiFi?
La serie admite WiFi, Bluetooth, LAN, RS485 y 4G según la interfaz, variante y accesorios suministrados. Antes de publicar o vender, confirme qué módulo de comunicación viene incluido en esta unidad.
Importante antes de comprar e instalar
La instalación, configuración y conexión a red deben ser realizadas por personal competente, respetando el manual GoodWe, la normativa eléctrica vigente y los procedimientos aplicables a generación distribuida en Chile. El dimensionamiento debe considerar la temperatura mínima del lugar, el voltaje de circuito abierto de los paneles, la corriente por MPPT, las protecciones externas y las características de la red.
