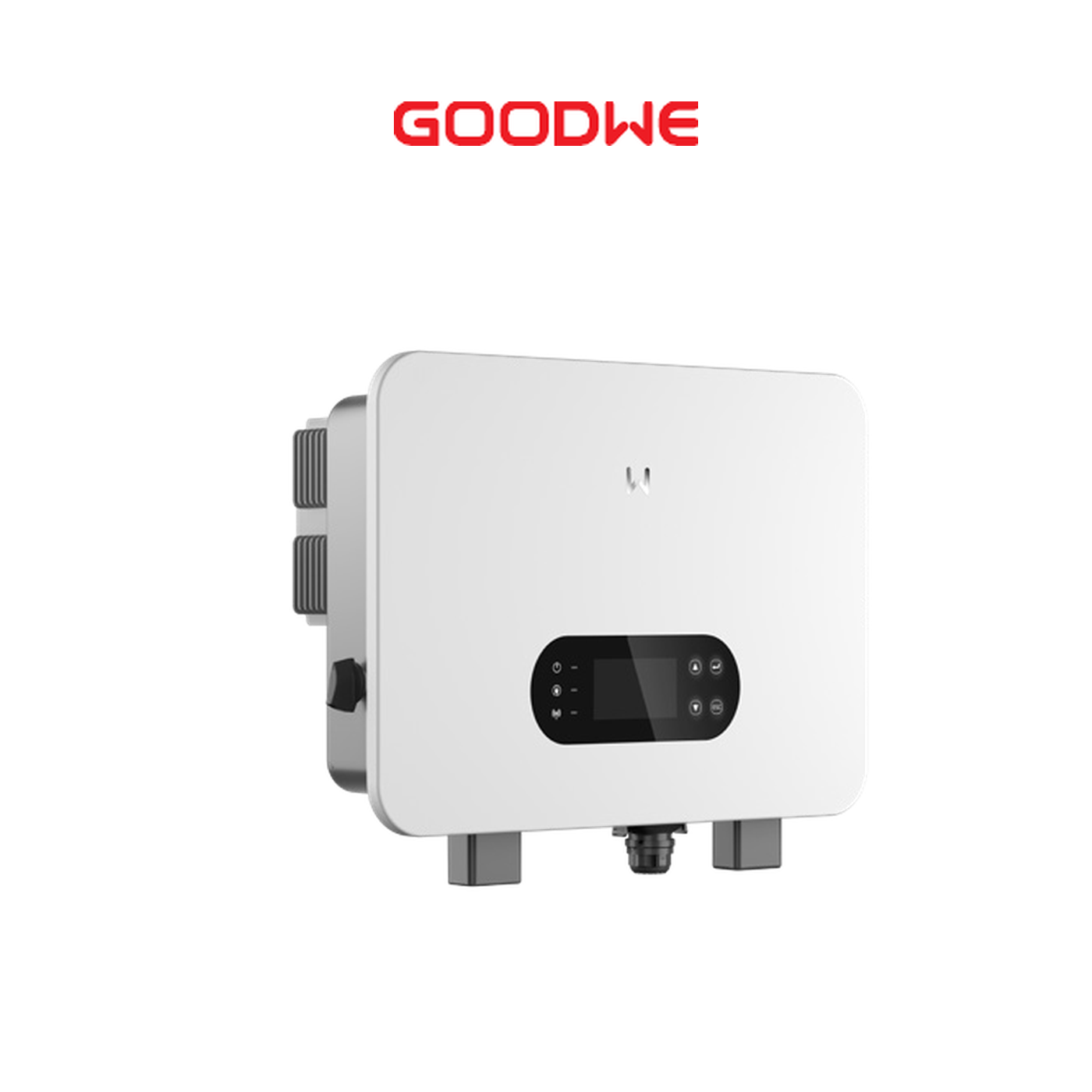

Inversor híbrido GoodWe 8kW ES Uniq con AFCI y respaldo
El GoodWe GW8000-ES-C10 es un inversor híbrido monofásico de 8 kW diseñado para instalaciones residenciales y comerciales que requieren alta generación fotovoltaica, almacenamiento en baterías y continuidad energética. Integra paneles solares, batería de 48 V, red eléctrica, salida de respaldo y un puerto multifunción dentro de una plataforma flexible y ampliable.
Su entrada fotovoltaica admite hasta 16 kW, equivalente a un sobredimensionamiento DC de hasta 200% respecto de la potencia nominal. Cuenta con 2 MPPT: el primero admite dos strings con hasta 32 A totales y el segundo un string con hasta 16 A. Cada string admite un máximo de 16 A.
Esta unidad incorpora protección de arco eléctrico AFCI controlada por inteligencia artificial, diseñada para detectar condiciones asociadas a fallas de arco en el circuito fotovoltaico y ejecutar una acción de protección, ayudando a reducir el riesgo de incendio.
Respaldo de alta potencia y conmutación inferior a 4 ms
La salida de respaldo entrega 8 kVA nominales. Sin red puede proporcionar hasta 8,8 kVA y alcanzar un pico de 16 kVA durante 10 segundos, permitiendo responder a cargas con corrientes de arranque. Cuando la red está disponible, la salida de respaldo puede gestionar hasta 16,5 kVA, dentro de los límites y condiciones del fabricante.
La conmutación hacia la salida de respaldo se realiza en menos de 4 ms. La potencia y autonomía reales dependen de la capacidad de la batería, su estado de carga, la configuración del sistema y el consumo conectado.
Puerto 3 en 1 y funcionamiento en microrred
El puerto multifunción del ES Uniq puede configurarse para conectar un generador AC, gestionar cargas inteligentes o integrar un inversor fotovoltaico on-grid. Esta flexibilidad permite desarrollar sistemas con apoyo de generador, control de consumos o acoplamiento AC.
También admite funcionamiento en microrred y conexión paralela on-grid u off-grid de hasta seis inversores compatibles, facilitando la ampliación futura del sistema. El diseño, los accesorios y la configuración deben ser definidos por un profesional competente.
Ventajas del GoodWe GW8000-ES-C10
- Potencia nominal de 8 kW: elevada capacidad para viviendas, parcelas, oficinas y pequeños comercios.
- Protección AFCI incorporada: detección inteligente de condiciones de arco eléctrico en el circuito fotovoltaico.
- Hasta 16 kW en paneles solares: sobredimensionamiento fotovoltaico de hasta 200%.
- 2 MPPT y 3 strings: MPPT 1 con dos strings y MPPT 2 con un string.
- Alta corriente fotovoltaica: hasta 32 A en el primer MPPT y 16 A en el segundo.
- Batería de 48 V: admite baterías de ion de litio o plomo-ácido dentro del rango permitido.
- Carga y descarga de hasta 160 A: potencia de carga de 8 kW y descarga de hasta 8,8 kW.
- Respaldo de 8 kVA: diseñado para mantener cargas esenciales durante cortes de red.
- Pico de 16 kVA: disponible durante 10 segundos sin red.
- Conmutación inferior a 4 ms: transición rápida hacia la salida de respaldo.
- Puerto 3 en 1: configurable para generador, cargas inteligentes o inversor on-grid.
- Operación en microrred: permite integrar generación fotovoltaica AC y sistemas aislados o de red débil.
- Conexión paralela: admite hasta seis inversores compatibles en operación on-grid u off-grid.
- Pantalla LCD táctil: facilita la operación y supervisión local.
- Protección IP66: carcasa resistente al polvo y a chorros potentes de agua.
Datos de la batería
| Tipo de batería | Ion de litio / plomo-ácido |
|---|---|
| Voltaje nominal | 48 V |
| Rango de voltaje | 40 a 60 V |
| Voltaje de arranque | 44,2 V |
| Número de entradas de batería | 1 |
| Corriente máxima continua de carga | 160 A |
| Corriente máxima continua de descarga | 160 A |
| Potencia máxima de carga | 8 kW |
| Potencia máxima de descarga | 8,8 kW |
| Comunicación con BMS | CAN |
La potencia real depende de la batería, su BMS y la configuración. Cuando el voltaje fotovoltaico supera 490 V, la potencia de carga y descarga se limita progresivamente.
Entrada fotovoltaica
| Potencia FV máxima | 16 kW |
|---|---|
| Voltaje máximo de entrada | 600 V DC |
| Rango MPPT | 60 a 550 V DC |
| Voltaje de arranque | 58 V DC |
| Voltaje nominal de entrada | 360 V DC |
| Corriente máxima por MPPT | 32 A / 16 A |
| Corriente máxima por string | 16 A |
| Corriente de cortocircuito por MPPT | 48 A / 24 A |
| Número de MPPT | 2 |
| Strings por MPPT | 2 / 1 |
Cuando la entrada se encuentra entre 580 y 600 V, el inversor entra en espera. El rango MPPT disponible a potencia nominal debe verificarse en el manual vigente.
Salida AC conectada a red
| Potencia nominal de salida | 8 kW |
|---|---|
| Potencia aparente nominal a red | 8 kVA |
| Potencia AC máxima para Chile | 8 kW / 8 kVA |
| Potencia aparente máxima desde la red | 16,5 kVA |
| Voltaje nominal | 220 / 230 / 240 V |
| Rango de voltaje de salida | 170 a 280 V |
| Frecuencia nominal | 50 / 60 Hz |
| Rango de frecuencia | 45 a 55 Hz / 55 a 65 Hz |
| Corriente máxima de salida a red | 40 A |
| Corriente máxima desde la red | 75 A |
| Factor de potencia | Aproximadamente 1; ajustable de 0,8 capacitivo a 0,8 inductivo |
| Distorsión armónica total | Menor a 3% |
La tabla internacional informa hasta 8,8 kW/kVA en determinados mercados. Para Brasil y Chile, la ficha especifica que la potencia AC máxima corresponde a la potencia nominal: 8.000 W/VA.
Salida AC de respaldo
| Potencia aparente nominal | 8 kVA |
|---|---|
| Potencia máxima sin red | 8,8 kVA / 16 kVA durante 10 segundos |
| Potencia máxima con red | 16,5 kVA |
| Corriente máxima sin red | 40 A |
| Corriente máxima con red | 75 A |
| Voltaje nominal | 220 / 230 / 240 V |
| Frecuencia nominal | 50 / 60 Hz |
| THDv con carga lineal | Menor a 3% |
| Tiempo de conmutación | Menor a 4 ms |
En Sudamérica, la salida de respaldo admite conexión fase-neutro de 208 a 240 V y cargas de 208 a 240 V; no admite conexiones fase-fase ni cargas de 110 a 127 V.
Entrada para generador AC
| Potencia aparente nominal del generador | 8 kVA |
|---|---|
| Potencia aparente máxima del generador | 8,8 kVA |
| Voltaje nominal | 220 / 230 / 240 V |
| Rango de voltaje | 170 a 280 V |
| Frecuencia nominal | 50 / 60 Hz |
| Rango de frecuencia | 45 a 55 Hz / 55 a 65 Hz |
| Corriente máxima desde el generador | 50 A |
| Corriente nominal | 36,4 A a 220 V / 34,8 A a 230 V / 33,3 A a 240 V |
Eficiencia
| Eficiencia máxima | 97,6% |
|---|---|
| Eficiencia europea | 96,2% |
| Eficiencia máxima de batería a AC | 95,5% |
| Eficiencia MPPT | 99,9% |
Protecciones incorporadas
- Protección de arco eléctrico AFCI incorporada y controlada por IA.
- Monitoreo de corriente por string fotovoltaico.
- Detección de resistencia de aislamiento fotovoltaico.
- Monitoreo de corriente residual.
- Protección contra polaridad inversa DC.
- Protección anti-isla.
- Protección contra sobrecorriente AC.
- Protección contra cortocircuito AC.
- Protección contra sobretensión AC.
- Interruptor DC integrado.
- Protección contra sobretensiones DC Tipo III.
- Protección contra sobretensiones AC Tipo III.
- Apagado remoto integrado.
El apagado rápido aparece como una función opcional y no debe anunciarse como incluido sin verificar la configuración de la unidad.
Monitoreo y comunicaciones
El GoodWe ES Uniq incorpora pantalla LCD y acceso mediante WLAN y aplicación. La comunicación con el BMS se realiza mediante CAN. También dispone de RS485, WiFi + LAN + Bluetooth y admite los protocolos Modbus-RTU y Modbus-TCP.
Características generales
| Marca | GoodWe |
|---|---|
| Modelo | GW8000-ES-C10 |
| Serie | ES Uniq |
| Tipo | Inversor híbrido monofásico de baja tensión |
| Topología | Sin aislamiento |
| Protección ambiental | IP66 |
| Temperatura de operación | -35 °C a +60 °C |
| Humedad relativa | 0 a 95% |
| Altitud máxima | 3.000 m |
| Refrigeración | Ventilación inteligente |
| Montaje | Mural |
| Dimensiones | 560 × 444,5 × 226 mm |
| Peso | 27 kg |
Aplicaciones recomendadas
- Viviendas y parcelas con alto consumo eléctrico.
- Autoconsumo solar con almacenamiento en baterías de 48 V.
- Sistemas con generador AC de apoyo.
- Respaldo de cargas esenciales o circuitos de alta demanda.
- Microrredes residenciales y sistemas con red débil.
- Instalaciones ampliables mediante inversores en paralelo.
- Acoplamiento de un inversor fotovoltaico on-grid existente.
Preguntas frecuentes
¿Cuál es el modelo exacto?
Esta publicación corresponde al GoodWe GW8000-ES-C10 de 8 kW, perteneciente a la serie híbrida ES Uniq.
¿La protección AFCI viene incorporada?
Sí. La unidad publicada incorpora protección AFCI controlada por IA para detectar condiciones asociadas a arcos eléctricos en el circuito fotovoltaico.
¿Qué baterías admite?
Trabaja con baterías de 48 V dentro de un rango de 40 a 60 V y admite ion de litio o plomo-ácido. La batería debe dimensionarse correctamente y, cuando corresponda, estar incluida en la lista de compatibilidad de GoodWe.
¿Cuántos paneles solares admite?
Admite hasta 16 kW de potencia fotovoltaica. La cantidad exacta depende de las características eléctricas de los módulos y de la configuración de los tres strings distribuidos entre los dos MPPT.
¿Entrega energía durante un corte de red?
Sí, con una batería compatible y la salida de respaldo correctamente instalada. Entrega 8 kVA nominales y puede alcanzar 16 kVA durante 10 segundos sin red.
¿Se puede conectar un generador?
Sí. El puerto 3 en 1 puede configurarse para conectar un generador AC. La instalación requiere protecciones, cableado y configuración adecuados.
¿Permite conectar varios inversores en paralelo?
Sí. La serie ES Uniq permite operación paralela on-grid y off-grid de hasta seis unidades compatibles, sujeta al diseño y accesorios indicados por GoodWe.
¿Puede utilizarse con un inversor on-grid existente?
Sí. Su puerto multifunción admite acoplamiento con un inversor fotovoltaico conectado a red y operación en microrred, siempre que se respeten las compatibilidades y el diseño del fabricante.
¿Puede instalarse en exteriores?
Su protección IP66 permite instalación exterior bajo las condiciones del manual. Deben respetarse las distancias, ventilación, orientación y protección frente a exposición directa extrema.
Información importante de instalación
La instalación debe ser diseñada y ejecutada por personal competente, respetando el manual GoodWe, las protecciones requeridas, la normativa eléctrica vigente y la lista de baterías compatibles. Las corrientes de batería de hasta 160 A requieren conductores, terminales, protecciones y barras correctamente dimensionados.
La autonomía depende de la energía útil de la batería y del consumo conectado. El pico de 16 kVA está disponible durante un máximo de 10 segundos y no representa potencia continua. La función configurada en el puerto 3 en 1 debe definirse durante la puesta en marcha.
`
