Descripción

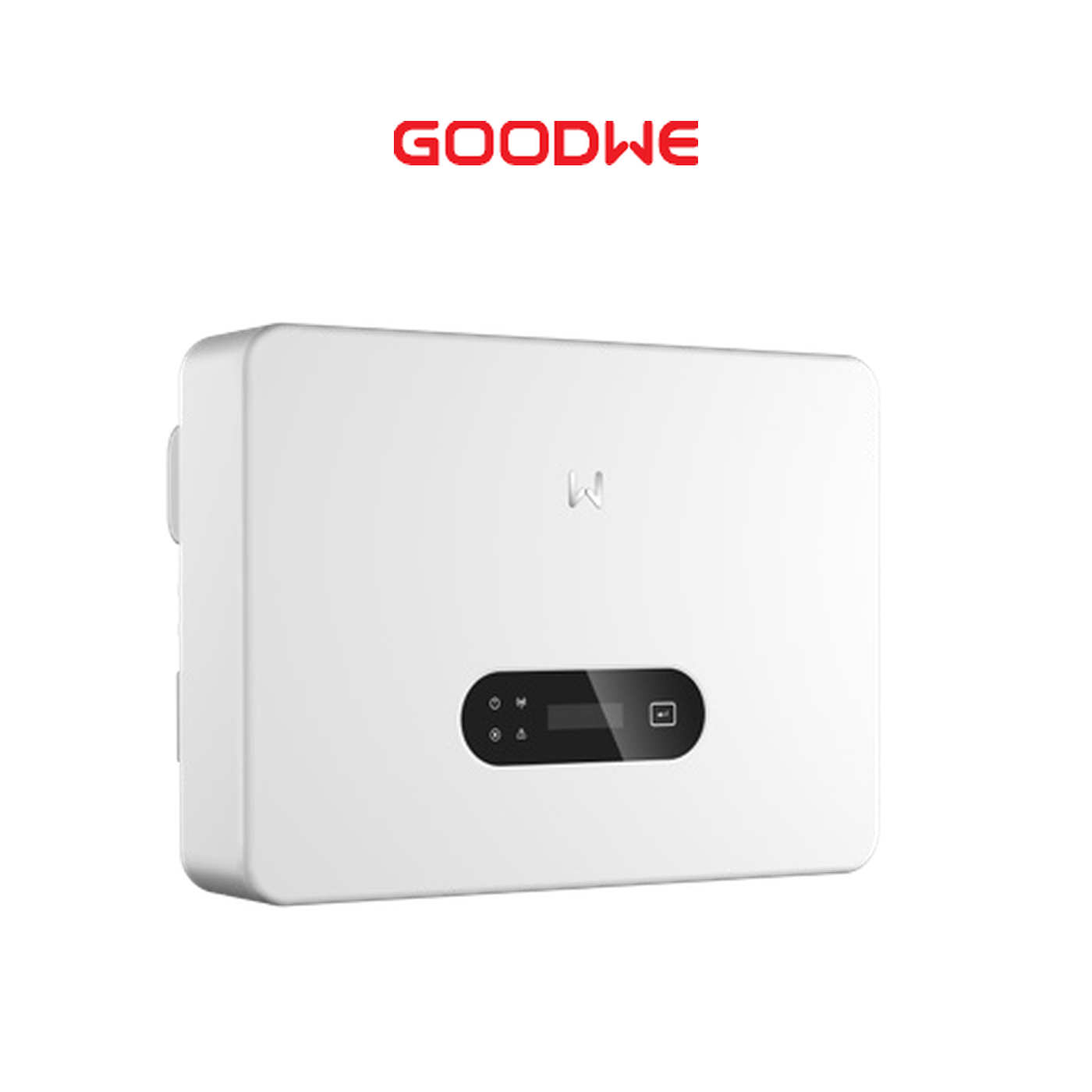

Inversor On Grid GoodWe 8.5kW MS G4 monofásico con 3 MPPT y AFCI
El inversor on grid GoodWe 8.5kW, modelo GW8.5K-MS-G40, pertenece a la cuarta generación de la serie MS y está diseñado para instalaciones fotovoltaicas residenciales y comerciales monofásicas de alto consumo. Sus 3 seguidores MPPT independientes permiten distribuir los paneles solares en hasta tres strings con diferentes orientaciones o condiciones de irradiación.
Con una potencia nominal de salida de 8.500 W, una eficiencia máxima de 97,9% y capacidad de sobredimensionamiento fotovoltaico de hasta 200%, el GoodWe MS G4 permite aprovechar una mayor potencia instalada en paneles, siempre que el diseño respete los límites eléctricos del fabricante.
El equipo admite hasta 20 A de corriente de entrada por MPPT, por lo que es compatible con módulos solares modernos de alta corriente. Su voltaje de arranque de 50 V y su rango MPPT de 40 a 560 V favorecen la generación desde condiciones de baja irradiancia.
Este inversor cuenta con Protección de Arco Eléctrico AFCI y está certificado en la SEC para Generación Distribuida, con lo cual puede ser presentado dentro del TE4 y, con ello, puedes inyectar los excedentes de generación a la red.
Principales ventajas del GoodWe GW8.5K-MS-G40
- Potencia nominal de 8,5 kW: solución de alta capacidad para viviendas, parcelas, oficinas y pequeños comercios con suministro monofásico.
- 3 MPPT independientes: mayor flexibilidad para techos complejos, diferentes orientaciones o strings con distintas condiciones solares.
- Protección AFCI incorporada: detecta condiciones asociadas a arcos eléctricos en el lado fotovoltaico y ayuda a reducir el riesgo de incendio.
- Certificado SEC para Generación Distribuida: puede incorporarse en la presentación TE4 correspondiente al proyecto.
- Preparado para Net Billing: permite inyectar excedentes a la red una vez que el sistema completo se encuentre correctamente diseñado, declarado y autorizado.
- Sobredimensionamiento FV de hasta 200%: permite ampliar la potencia DC instalada, sujeto al dimensionamiento profesional de voltaje y corriente.
- Alta corriente por MPPT: soporta hasta 20 A de entrada y 26 A de cortocircuito por seguidor.
- Eficiencia máxima de 97,9%: conversión energética eficiente para maximizar el rendimiento diario.
- Amplio rango MPPT: opera entre 40 y 560 V DC y comienza a trabajar desde 50 V.
- Protecciones SPD Tipo II: protección contra sobretensiones integrada en los lados DC y AC.
- Protección IP66: carcasa resistente al polvo y a chorros potentes de agua.
- Funcionamiento silencioso: refrigeración mediante convección natural con emisión inferior a 30 dB.
- Monitoreo inteligente: admite RS485, WiFi, LAN, Bluetooth y 4G según configuración y accesorios.
- Instalación escalable: preparado para conexión en paralelo con inversores DNS G4 mediante GoodWe EzLink3000, vendido por separado.
Especificaciones de entrada fotovoltaica
| Voltaje máximo de entrada | 600 V DC |
|---|---|
| Rango de operación MPPT | 40 a 560 V DC |
| Voltaje de arranque | 50 V DC |
| Voltaje nominal de entrada | 360 V DC |
| Corriente máxima de entrada por MPPT | 20 A |
| Corriente máxima de cortocircuito por MPPT | 26 A |
| Número de MPPT | 3 |
| Número de strings por MPPT | 1 |
| Sobredimensionamiento fotovoltaico | Hasta 200%, sujeto al diseño eléctrico |
| Conector DC | MC4 para conductor de 4 a 6 mm² |
Cuando el voltaje de entrada se encuentra entre 560 y 600 V, el inversor entra en espera y reanuda su funcionamiento cuando vuelve al rango MPPT de 40 a 560 V.
Especificaciones de salida AC
| Potencia nominal de salida | 8.500 W |
|---|---|
| Potencia aparente nominal | 8.500 VA |
| Potencia activa máxima | 8.500 W |
| Potencia aparente máxima | 8.500 VA |
| Voltaje nominal de salida | 220 / 230 / 240 V, L / N / PE |
| Rango de voltaje de salida | 160 a 270 V, según normativa local |
| Frecuencia nominal de red | 50 / 60 Hz |
| Rango de frecuencia | 45 a 55 Hz / 55 a 65 Hz |
| Corriente máxima de salida | 38,7 A |
| Factor de potencia | Aproximadamente 1; ajustable de 0,8 capacitivo a 0,8 inductivo |
| Distorsión armónica total máxima | Menor a 3% |
| Conector AC | Plug & Play para conductor de hasta 16 mm² |
Eficiencia y consumo
| Eficiencia máxima | 97,9% |
|---|---|
| Eficiencia europea | 97,3% |
| Consumo nocturno | Menor a 1 W |
Protecciones eléctricas
- Protección de arco eléctrico AFCI incorporada.
- Monitoreo de corriente por string fotovoltaico.
- Detección de resistencia de aislamiento fotovoltaico.
- Monitoreo de corriente residual.
- Protección contra polaridad inversa DC.
- Protección anti-isla.
- Protección contra sobrecorriente AC.
- Protección contra cortocircuito AC.
- Protección contra sobretensión AC.
- Interruptor DC integrado.
- Protección contra sobretensiones DC Tipo II.
- Protección contra sobretensiones AC Tipo II.
- Apagado remoto integrado.
- Alimentación desde la red integrada.
AFCI, certificación SEC, TE4 y Net Billing
La protección AFCI supervisa el circuito fotovoltaico para identificar condiciones compatibles con un arco eléctrico y ejecutar una acción de protección. Esta función mejora la seguridad del sistema y ayuda a reducir el riesgo de incendio asociado a conexiones defectuosas o daños en conductores y conectores.
Este inversor cuenta con Protección de Arco Eléctrico AFCI y está certificado en la SEC para Generación Distribuida, con lo cual puede ser presentado dentro del TE4 y, con ello, puedes inyectar los excedentes de generación a la red.
La aceptación del TE4 y la conexión para inyección de excedentes dependen del diseño y cumplimiento del sistema fotovoltaico completo, de la documentación presentada por el instalador autorizado y del procedimiento de conexión aplicable.
Monitoreo y comunicaciones
El GoodWe MS G4 ofrece interfaz LED, pantalla LCD opcional y conexión WLAN mediante aplicación. Admite comunicaciones RS485, WiFi, LAN, Bluetooth y 4G, además del protocolo Modbus-RTU conforme a SunSpec. La interfaz y los módulos incluidos pueden variar según la configuración comercial.
El equipo puede integrarse con soluciones GoodWe para monitoreo, control de exportación y conexión en paralelo. El medidor, módulo EzLink3000 y demás dispositivos requeridos se comercializan por separado salvo que la oferta indique expresamente su inclusión.
Características generales
| Marca | GoodWe |
|---|---|
| Modelo | GW8.5K-MS-G40 |
| Serie | MS G4 |
| Tipo | Inversor on grid monofásico |
| Topología | Sin aislamiento |
| Grado de protección | IP66 |
| Temperatura de operación | -25 °C a +60 °C |
| Humedad relativa | 0 a 100% |
| Altitud máxima de operación | 4.000 m |
| Refrigeración | Convección natural |
| Emisión de ruido | Menor a 30 dB |
| Dimensiones | 493 × 365 × 187 mm |
| Peso | 16 kg |
Aplicaciones recomendadas
- Viviendas de alto consumo con conexión monofásica.
- Proyectos residenciales acogidos a generación distribuida.
- Sistemas de autoconsumo con inyección de excedentes bajo Net Billing.
- Parcelas, oficinas, talleres y pequeños comercios.
- Techos con tres orientaciones o áreas de paneles independientes.
- Instalaciones que requieren protección de arco eléctrico AFCI.
Preguntas frecuentes
¿El GoodWe GW8.5K-MS-G40 incorpora protección AFCI?
Sí. La unidad publicada incorpora protección de arco eléctrico AFCI para detectar condiciones de arco en el circuito fotovoltaico y mejorar la seguridad de la instalación.
¿Está certificado en la SEC?
Sí. Este inversor está certificado en la SEC para Generación Distribuida y puede ser considerado en la presentación TE4 del proyecto, siempre que la instalación completa cumpla los requisitos aplicables.
¿Permite inyectar excedentes a la red?
Sí. Como inversor on grid certificado para Generación Distribuida, puede utilizarse en sistemas que inyectan excedentes. La instalación debe ser declarada mediante el TE4 y completar el procedimiento de conexión correspondiente.
¿Qué ventaja ofrecen sus 3 MPPT?
Los tres MPPT permiten controlar tres strings de forma independiente. Esto mejora la flexibilidad en techos con distintas orientaciones, inclinaciones o niveles de irradiación.
¿Cuántos paneles solares admite?
La cantidad depende de la potencia y de las características eléctricas de cada panel. El diseño debe respetar el voltaje máximo de 600 V, el rango MPPT de 40 a 560 V y los límites de 20 A y 26 A de cortocircuito por MPPT.
¿Es compatible con paneles modernos de alta potencia?
Sí. Su corriente máxima de 20 A por MPPT permite trabajar con módulos solares modernos de alta corriente, previa verificación del diseño del string.
¿El inversor funciona durante un corte de energía?
No. Es un inversor on grid y su protección anti-isla lo desconecta cuando falla la red. No incluye respaldo ni conexión para baterías.
¿Puede instalarse en exteriores?
Su protección IP66 permite instalarlo en exteriores bajo las condiciones definidas por GoodWe. Deben respetarse la orientación, las distancias, la ventilación y las protecciones indicadas en el manual.
¿Incluye WiFi y medidor de energía?
La serie admite WLAN y otras interfaces, pero el módulo de comunicación y el medidor incluidos deben confirmarse en el contenido comercial del producto. El control de exportación requiere equipos compatibles correctamente instalados y configurados.
Información importante de instalación
La instalación debe ser diseñada, ejecutada y declarada por personal competente o autorizado, según corresponda. Se deben respetar el manual GoodWe, la normativa eléctrica chilena, el dimensionamiento térmico del voltaje de circuito abierto, las corrientes máximas por MPPT y las protecciones externas del proyecto.
Este producto es un inversor on grid y no entrega energía de respaldo durante cortes de red. La inyección de excedentes requiere la tramitación y autorización del sistema completo; la compra del inversor por sí sola no reemplaza el TE4 ni el proceso de conexión.
