Descripción

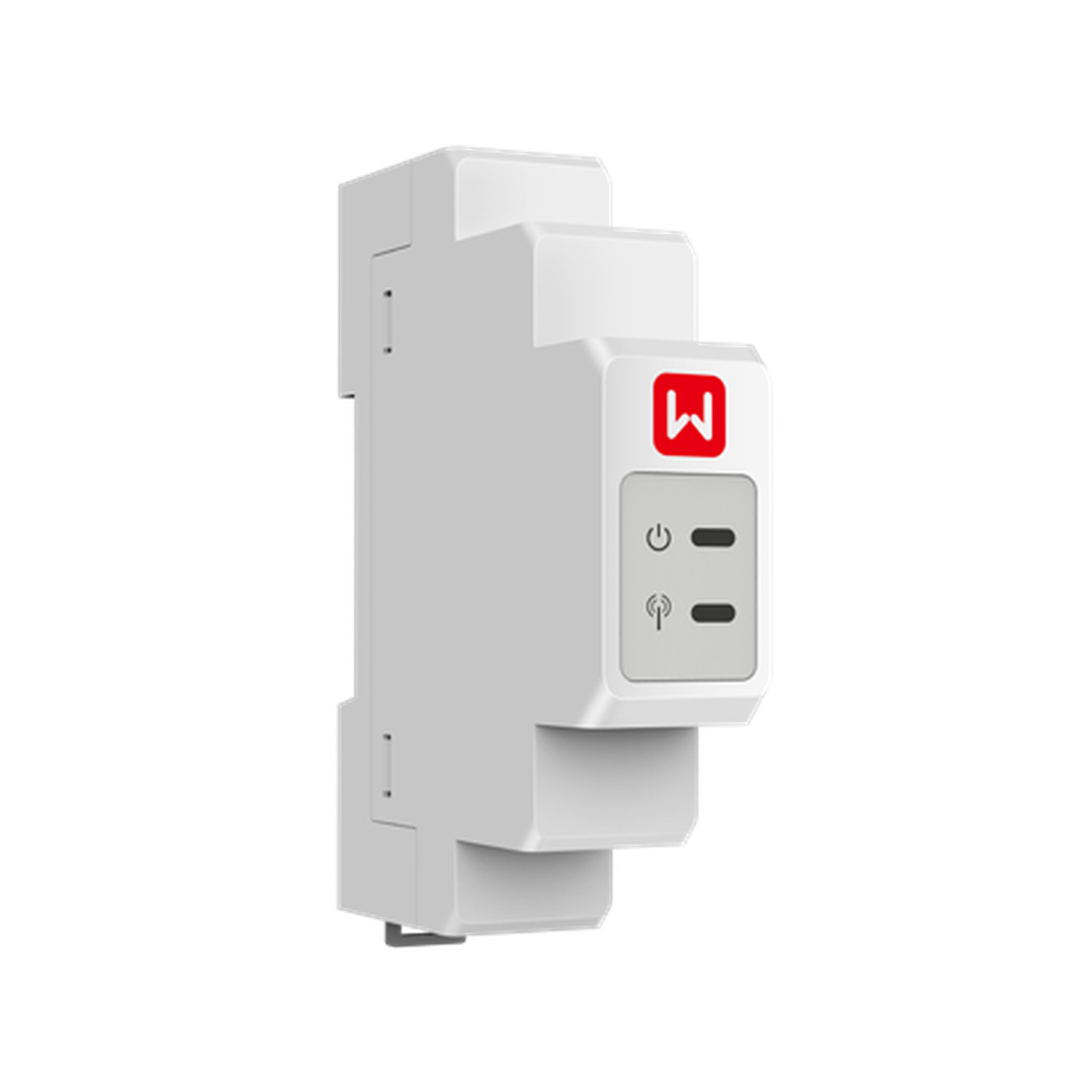

Medidor inteligente monofásico GoodWe GMK110
El GoodWe GMK110 es un medidor inteligente diseñado para registrar en tiempo real el flujo de energía de una instalación eléctrica monofásica. Integrado con un inversor GoodWe compatible, permite conocer el consumo de la vivienda y entregar al sistema la información necesaria para gestionar la exportación de energía fotovoltaica hacia la red.
Al combinarse con la plataforma de monitorización SEMS de GoodWe y los componentes compatibles del sistema, proporciona una visión más completa del consumo, la generación y el intercambio de energía residencial.
Medición mediante transformador de corriente incluido
Esta publicación corresponde específicamente al modelo GMK110, que utiliza un transformador de corriente CT. La relación del CT indicada en la ficha técnica es de 120 A:40 mA.
El CT permite medir la corriente del conductor sin hacer circular toda la potencia a través del medidor. Su orientación, ubicación, relación y conexión deben respetar el esquema del fabricante, ya que una instalación invertida puede producir lecturas de importación y exportación incorrectas.
Comunicación RS485 de largo alcance
El GMK110 se comunica mediante RS485 y admite una distancia de comunicación de hasta 1.000 metros bajo las condiciones especificadas. La calidad real de la comunicación depende del cable utilizado, topología, terminación, interferencias, puesta a tierra y configuración del inversor.
Principales ventajas del GoodWe GMK110
- Medición en tiempo real: registra el flujo de energía de la instalación monofásica.
- Control de exportación: entrega información al inversor compatible para gestionar la energía enviada a la red.
- CT incluido: incorpora un transformador de corriente con relación 120 A:40 mA.
- Comunicación RS485: conexión cableada estable con el inversor.
- Hasta 1.000 m de comunicación: amplia distancia máxima declarada.
- Precisión Clase 1: medición Clase 1 de tensión, corriente y energía activa.
- Compatible con SEMS: contribuye a visualizar el uso de energía mediante el ecosistema GoodWe.
- Diseño compacto: ocupa un módulo en riel DIN.
- Amplio rango de tensión: operación entre 85 y 288 Vac.
- Bajo consumo: consumo propio igual o inferior a 5 W.
- Instalación Plug and Play: integración simplificada dentro de sistemas compatibles.
Especificaciones de medición
| Marca | GoodWe |
|---|---|
| Modelo | GMK110 |
| Tipo | Medidor inteligente monofásico |
| Red compatible | 1P2W, monofásica de dos conductores |
| Tensión de funcionamiento | 85 a 288 Vac |
| Frecuencia | 50 / 60 Hz |
| Relación del CT | 120 A:40 mA |
| Número de CT | 1 |
| Precisión de tensión y corriente | Clase 1 |
| Precisión de energía activa | Clase 1 |
| Precisión de energía reactiva | Clase 2 |
La entrada admite hasta 1,1 veces la tensión nominal. La versión actual utiliza CT 120 A:40 mA. GoodWe informa que el CT anterior de 200 A:50 mA será retirado gradualmente después de junio de 2026; no deben intercambiarse relaciones de CT sin validar compatibilidad y configuración.
Comunicación y visualización
| Método de comunicación | RS485 |
|---|---|
| Distancia máxima de comunicación | 1.000 m |
| Interfaz de usuario | 2 indicadores LED |
| Plataforma asociada | SEMS de GoodWe, mediante un sistema compatible |
Características físicas
| Montaje | Riel DIN |
|---|---|
| Carcasa | 1 módulo |
| Dimensiones | 19 × 85 × 67 mm |
| Peso | 50 g |
| Consumo energético | Igual o inferior a 5 W |
| Grado de protección | IP20 |
Condiciones ambientales
| Temperatura de funcionamiento | -30 °C a +60 °C |
|---|---|
| Temperatura de almacenamiento | -30 °C a +70 °C |
| Humedad relativa | 0% a 95%, sin condensación |
| Altitud máxima de funcionamiento | 3.000 m |
Importante: la protección IP20 requiere instalación interior dentro de un tablero o envolvente apropiada. El equipo no debe quedar expuesto a lluvia, condensación, polvo excesivo ni contacto accidental con partes energizadas.
Aplicaciones recomendadas
- Medición del consumo eléctrico de una vivienda monofásica.
- Monitorización de importación y exportación de energía.
- Control de exportación de un inversor GoodWe compatible.
- Configuraciones de cero inyección cuando el inversor y la normativa lo permitan.
- Visualización energética mediante la plataforma SEMS.
- Instalaciones fotovoltaicas residenciales monofásicas 1P2W.
Compatibilidad
El GMK110 no debe considerarse compatible automáticamente con todos los inversores GoodWe. Antes de comprar, verifique el modelo exacto del inversor, firmware, puerto RS485, relación de CT requerida, esquema de red y funciones admitidas.
La función de control de exportación depende del inversor, configuración, firmware, instalación del CT y normativa aplicable. El medidor por sí solo no inyecta ni limita energía.
Diferencia entre GMK110 y GMK110D
El GMK110 incluye un CT, mientras que el GMK110D utiliza dos CT. Esta ficha y publicación corresponden exclusivamente al GMK110. Verifique el modelo antes de instalar o despachar.
Preguntas frecuentes
¿Qué incluye el GoodWe GMK110?
La ficha técnica indica un medidor inteligente GMK110 y un transformador de corriente CT. Confirme con el proveedor el cable RS485, terminales y accesorios incluidos en la caja.
¿Para qué sirve este medidor?
Mide el flujo de energía en tiempo real y comunica los datos a un inversor GoodWe compatible para monitorización y gestión de la exportación.
¿Es monofásico o trifásico?
Es monofásico y está diseñado para una red 1P2W.
¿Qué capacidad tiene el CT?
La versión indicada en esta ficha utiliza un CT con relación 120 A:40 mA.
¿Permite configurar cero inyección?
Puede proporcionar la medición necesaria para el control de exportación de un inversor compatible. La disponibilidad y precisión de cero inyección dependen del inversor, firmware, configuración, instalación y normativa.
¿Funciona con SEMS Portal?
Los datos pueden integrarse en la monitorización SEMS mediante un inversor y sistema GoodWe compatibles.
¿Cuál es la distancia máxima RS485?
La ficha declara hasta 1.000 metros. La distancia efectiva depende del cableado, interferencias, topología y terminación.
¿Puede instalarse en exteriores?
No directamente. Su grado IP20 requiere un tablero o gabinete interior apropiado.
Información importante de instalación
La instalación debe ser realizada por personal eléctrico calificado. Se debe desenergizar el circuito, respetar la orientación del CT, polaridad y bornes RS485, utilizar cable adecuado y configurar correctamente el modelo de medidor y relación del transformador en el inversor.
Una orientación incorrecta del CT o la inversión de los conductores de comunicación puede generar valores erróneos o impedir el control de exportación. La publicación comercial debe confirmar el contenido exacto de la caja y la compatibilidad con el inversor vendido.
`
