Controlador de Carga Mppt 20a 100v

$65.688 IVA Incl.

Sin existencias

Un regulador MPPT (Maximum Power Point Tracking, o seguidor del punto de máxima potencia) consiste en un algoritmo que se encarga de controlar la entrega de potencia de los paneles fotovoltaicos, optimizándola para que siempre se libere la mayor cantidad de energía posible aún sin trabajar en condiciones óptimas. Por lo tanto, permiten aportar la potencia máxima posible a las baterías independientemente de las condiciones ambientales.

Eficiencia de seguimiento MPPT superior al 99,5 %

Máxima eficiencia de conversión de carga de hasta el 97,4 %

Admite baterías de plomo-ácido y de iones de litio

Múltiples modos de trabajo de carga

Potencia de carga y función de limitación de corriente

Función de reducción de potencia de carga de alta temperatura

Unidades de pantalla LCD opcionales (XDB1/XDS1/XDS2) y accesorios

Protocolo de comunicación Modbus estándar con interfaz RS485 aislada

Función de estadísticas de energía en tiempo real

Diseño de protección de ingreso IP33

CE (LVD IEC62109, EMC EN3/1-6-61000) y ROHS, ETL (UL-1741:2010 y Canadian CSA C22.2 No.107.1.01), Cumple con FCC Clase B Parte 15, IEC62509:2010

SKU XTRA2210N-XDS2 Categoría Tag

Controlador de Carga Mppt 20a 100v

Descripción

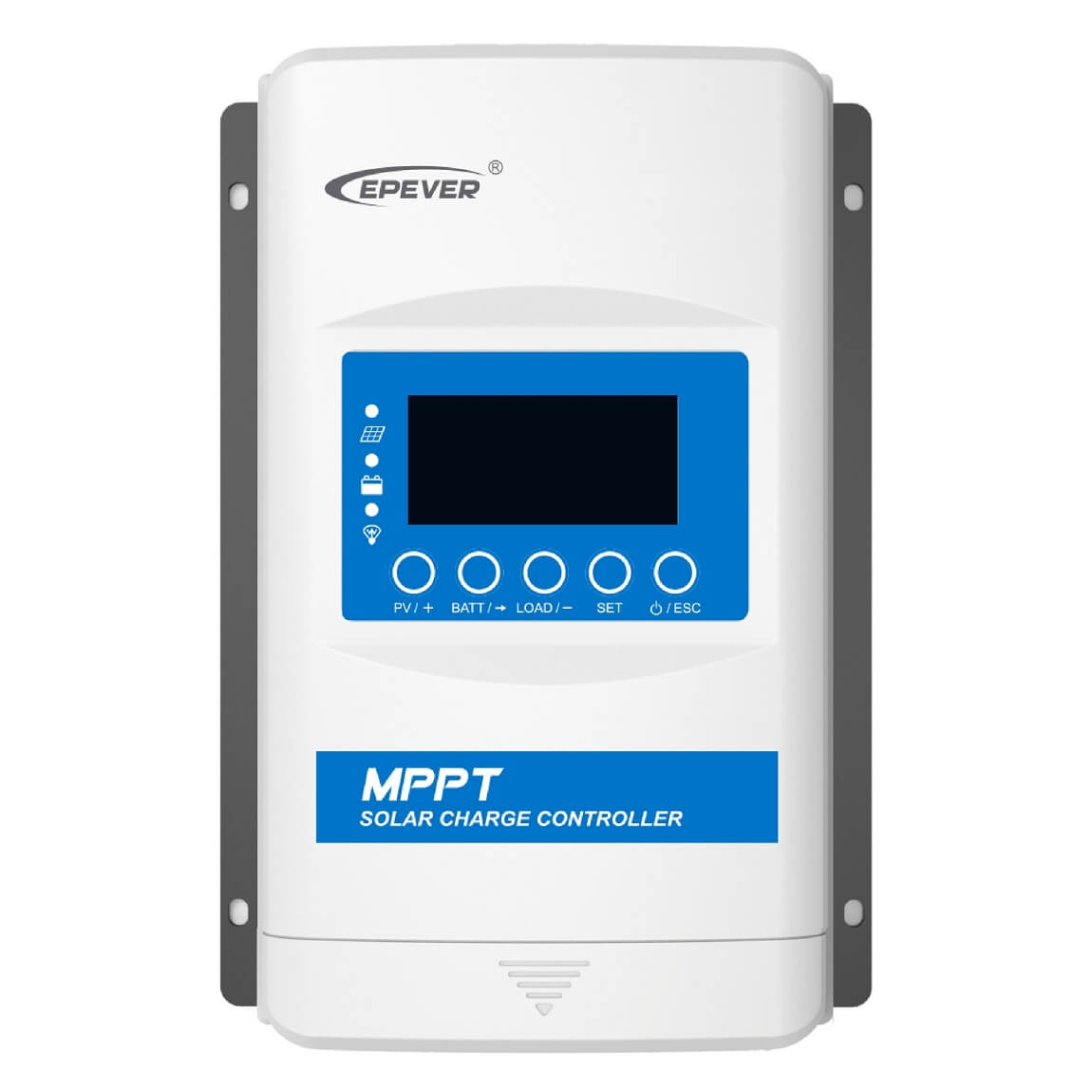

La serie XTRA (10A~40A) es un controlador de carga avanzado de seguimiento del punto de máxima potencia (MPPT) para sistemas fotovoltaicos fuera de la red, con unidades de visualización opcionales (XDB1/XDS1/XDS2). Está diseñado de acuerdo con el estándar internacional con mayor calidad, confiabilidad y seguridad. La función de limitación de la potencia de carga, la corriente de carga y la función de reducción automática de potencia garantizan completamente la estabilidad cuando se trabaja con módulos fotovoltaicos de gran tamaño (máx. 1,5 veces la potencia nominal) y se opera en un entorno de alta temperatura.

ModeloXTRA1206NXTRA2206NXTRA1210NXTRA2210NXTRA3210NXTRA4210NXTRA3215NXTRA4215NXTRA3415NXTRA4415N
Tensión nominal del sistema12/24 V CC/automático12/24 V CC/automático12/24 V CC/automático12/24 V CC/automático12/24 V CC/automático12/24 V CC/automático12/24 V CC/automático12/24 V CC/automático12/24/36/48 VCC/Automático12/24/36/48 VCC/Automático
Tipo de BateríaPlomo-ácido (Sellado/Gel/Inundado)/Litio (LiFePO4/Li(NiCoMn)O2)/Usuario
Rango de voltaje de entrada de la batería8~32V8~32V8~32V8~32V8~32V8~32V8~32V8~32V8~68V8~68V
Corriente de carga nominal10 A20A10 A20A30A40A30A40A30A40A
Corriente nominal de descarga10 A20A10 A20A30A40A30A40A30A40A
Potencia de carga nominal130W/12V
260W/24V
260W/12V
520W/24V
130W/12V
260W/24V
260W/12V
520W/24V
390W/12V
780W/24V
520W/12V
1040W/24V
390W/12V
780W/24V
520W/12V
1040W/24V
390W/12V
780W/24V
1170W/36
1560W/48V
520W/12V
1040W/24V
1560W/36V
2080W/48V
máx. eficiencia de conversión97,90%98,30%98,20%98,30%98,60%98,60%97,60%97,90%98,10%98,50%
Seguimiento de la eficiencia≥99,5%
máx. Voltaje de circuito abierto fotovoltaico60 V (a la temperatura ambiente mínima de funcionamiento)
46 V (a una temperatura ambiente de 25 ℃)
100 V (a la temperatura ambiente de funcionamiento mínima);
92 V (a una temperatura ambiente de 25 ℃)
150 V (a la temperatura ambiente de funcionamiento mínima);
138 V (a una temperatura ambiente de 25 ℃)
Rango de voltaje MPPT(Voltaje de la batería +2V)~36V(Voltaje de la batería +2V)~36V(Voltaje de la batería +2V)~72V(Voltaje de la batería +2V)~72V(Voltaje de la batería +2V)~72V(Voltaje de la batería +2V)~72V(Voltaje de la batería +2V)~108V(Voltaje de la batería +2V)~108V(Voltaje de la batería +2V)~108V(Voltaje de la batería +2V)~108V
Tensión de ecualizaciónSellado: 14,6 V, Inundado: 14,8 V, Definido por el usuario: 9-17 V
Voltaje de impulsoGel: 14,2 V, Sellado: 14,4 V, Inundado: 14,6 V, Definido por el usuario: 9-17 V
Tensión de flotaciónGel/sellado/inundado: 13,8 V, definido por el usuario: 9-17 V
Voltaje de reconexión de bajo voltajeGel/sellado/inundado: 12,6 V, definido por el usuario: 9-17 V
Voltaje de desconexión de bajo voltajeGel/sellado/inundado: 11,1 V, definido por el usuario: 9-17 V
Autoconsumo
≤14mA(12V) ≤15mA(24V)
≤14mA(12V)
≤15mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤13mA(36V)
≤13mA(48V)
≤30mA(12V)
≤16mA(24V)
≤13mA(36V)
≤13mA(48V)
Compensación de temperatura (para batería de plomo-ácido)-3mV/℃/2V (Predeterminado)
Humedad relativa≤95%, Carolina del Norte
RecintoIP33
Interface de comunicaciónRS485 (RJ45)
Toma de tierraNegativo común
Rango de temperatura de funcionamiento-25 ℃ ~ + 50 ℃ (LCD); -30 ℃ ~ + 50 ℃ (sin pantalla LCD)-25 ℃ ~ + 45 ℃ (LCD); -30 ℃ ~ + 45 ℃ (sin LCD)
Dimensiones (LxAnxAl)(mm)175×143×48217×158×56.5175×143×48217×158×56.5230×165×63255×185×67.8255×185×67.8255×187×75.7255×187×75.7255×189×83.2
Peso neto0,57 kg0,96 kg0,57 kg0,96 kg1,31 kg1,70 kg1,70 kg2,07 kg2,07 kg2,47 kg
1. El controlador no puede identificar automáticamente el voltaje del sistema si se conectaron baterías de litio.
2. El punto de voltaje es para el sistema de 12 V, * 2 en el sistema de 24 V, * 3 en el sistema de 36 V, * 4 en el sistema de 48 V.
